课题

七、客厅建模制作

4课时

教学

目的

要求

1、通过练习图纸的处理，掌握CAD图纸简化方法

2、掌握在3DS MAX中导入CAD图纸

3、熟练掌握根据CAD图纸进行建模

4、掌握UVW贴图方法

5、掌握快速切片方法，以及它的意义，会使用FFD命令

6、掌握剖面倒角方法的应用，理解Bizmo命令的运用。

教学

重点

CAD图纸简化方法、导入DWG文件、使用挤出、倒角剖面、可编辑多边形、等命令构建墙体、门窗等

教学

难点

吊顶、电视背景墙、隔断及鞋柜、整体橱柜制作

教? 学? 内? 容? 与? 教? 学? 过? 程

提示与补充

第六部分 餐厅背景墙、隔断及鞋柜制作

1、餐厅背景墙制作

显示餐厅背景墙后冻结。

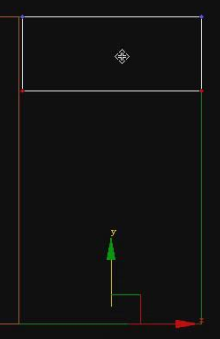

????????????? 图6.6.1

转到前视图，绘制夹板的两个矩形，挤出120mm，在顶视图中移动它到靠墙位置

????????????? 图6.6.2

绘制银镜矩形三个，挤出5mm，在顶视图中移动它的位置

????????????? 图6.6.3

群组后隐藏。

????????????? 图6.6.4

2、隔断的制作

显示隔断，冻结。

????????????? 图6.6.5

用直线命令绘制隔断下部柜体U形，挤出150mm，转到顶视图，调整它的位置

?

????????????? 图6.6.6

在左视图中绘制玻璃1矩形，挤出10mm，复制一份，在顶视图中，分别将它移动到左和右的位置。

????????????? 图6.6.7

绘制柜体上方水晶柱，挤出100mm，在顶视图中移动它的位置

?

????????????? 图6.6.8

在顶视图中绘制水晶柱上方矩形，挤出100mm，在左视图中移动它的位置

?

????????????? 图6.6.9

群组后隐藏，解冻。

3、鞋柜的制作

显示鞋柜后冻结。

????????????? 图6.6.10

首先绘制一个隔板矩形，分隔入口过道与厨房，挤出30mm

该板子的右边是鞋柜，左边是厨房。

????????????? 图6.6.11

在顶视图中，在隔板靠鞋柜侧绘制两个小矩形，挤出高度为2710mm

????????????? 图6.6.12

在顶视图中，沿鞋柜内侧绘制一个矩形，挤出20mm,作为鞋柜的底板，在前视图中移动它的位置到柜底部

????????????? 图6.6.13

复制一份底板，在前视图中移动它的位置到鞋柜上底面

????????????? 图6.6.14

绘制鞋柜门的金属包边矩形，取消‘开始新图形’勾选，再绘制一个内侧的矩形，挤出20mm，

????????????? 图6.6.15

再绘制门体中间板部分，挤出20mm。复制门的金属包边与门板，移动到右侧门的位置。转到项视图，移动它的位置。效果如图

????????????? 图6.6.16

在前视图中绘制盆景格挡板矩形，挤出20mm，转到顶视图，移动它的位置

????????????? 图6.6.17

效果如图

????????????? 图6.6.18

将鞋柜群组，隐藏，解冻鞋柜图形，隐藏。

????????????? 图6.6.19

第七部分 厨房整体橱柜制作

1、烟囱的制作

首先在顶视图中绘制一个烟囱的矩形，挤出2880mm，

????????????? 图6.7.1

2、吧台的制作

吧台分三部分：地脚、主体与台面

先绘制地脚部分，用线命令绘制地脚形状，挤出100mm。

????????????? 图6.7.2

复制脚线，设置Z轴坐标为100mm，再将它的高度设为600mm，作为主体部分。

????????????? 图6.7.3

将主体部分复制一份，在样条线状态下，设定轮廓为20mm

???

????????????? 图6.7.4

删除里面红线，挤出40mm，设置Z轴坐标设为700mm

????????????? 图6.7.5

为了使台面边缘棱角圆钝化，按下面参数修改台面

使用倒角命令，倒角参数分别为10、20、10

????????????? 图6.7.6

将视口设为‘边面’

????????????? 图6.7.7

修改倒角值中的轮廓参数10、0、-10

????????????? 图6.7.8

选中‘倒角’，修改参数‘曲面’中曲线侧面数为3，倒角就会变得圆滑了

??? ??

????????????? 图6.7.9

3、整体厨柜的制作：沿整体厨柜内侧绘制线，挤出100mm，

????????????? 图6.7.10

将地脚复制一份，Z轴设为100mm，高度设为600mm，再复制一份，Z轴设为700mm，高度设为40mm，

????????????? 图6.7.11

在修改器中右键单击挤出，塌陷到——转换为‘可编辑多边形’

?

????????????? 图6.7.12

在边状态下，选中要进行切角的六条边，用鼠标推动边两次，

????????????? 图6.7.13

制作橱柜门：按+Q,将整体橱柜独立出来

????????????? 图6.7.14

在前视图中，绘制三个矩形，600mm*350mm ,挤出10mm

????????????? 图6.7.15

在顶视图中移动门到适当位置，效果如下

????????????? 图6.7.16

利用同样的方法，在左视图中，制作左边柜子的门

????????????? 图6.7.17

添加抽屉效果

选中一扇门

????????????? 图6.7.18

在前视图中，将其转换为可编辑多边形，在顶点状态下，移动下方两个点到合适位置

????????????? 图6.7.19

复制一份到下方，

????????????? 图6.7.20

调整下端的顶点到底边

????????????? 图6.7.21

中间要留出一点空隙，效果如下

????????????? 图6.7.22

取消所有物体的隐藏，创建一个摄像机，摄像机高度设为1200mm，添加两个泛光灯

????????????? 图6. 7.23

在摄像机视图中查看整体效果

????????????? 图6.7.24

渲染效果如下

????????????? 图6.7.25

客厅建模制作完毕。
