第七章 室内之五 层会议室



本章学习目标

• 了解室内效果图的制作流程

• 熟练使用二维线条绘制、挤出、可编辑多边形等命令



• 案例《五层会议室》

•

• 任务一 图纸的导入与处理

•

1、启动CAD软件，打开“五层会议102-105”图纸，如左图所示；分析出对应墙体和吊顶平面，再对平面进行简化，这里不在叙述简化过程。简化结果如右图所示

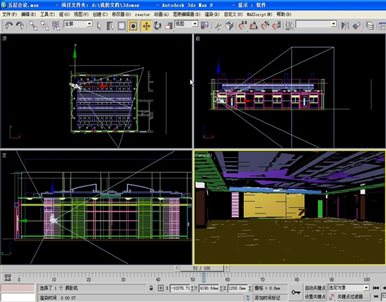

2、启动3Dmax 9软件，对单位和一些常用辅助进行设置，（参照前几章设置）。点击文件菜单栏中的导入，导入“五层会议简化”，导入结果如图所示

3、选择一层平面将平面的坐标归零，单击右键，选择冻结当前选择，如图所示

4、选择吊顶平面，将吊顶平面与一层平面进行对齐，如图6.1.5所示，单击右键，选择隐藏当前选择。

5、将前、背、左、右四个立面按顺序分别摆放在一层平面的四个方向上，如图所示；

6、选择北立面，将北立面底端与一层平面对齐如左图所示；在工具栏旋转按钮上单击右键，弹出的旋转输入对话框，在X轴上输入90，选择移动工具，在前视图中将北立面底端与一层平面对齐，如图右所示；用同样的方法可完成南立面的操作。

7、选择西立面，在工具栏旋转按钮上单击右键，弹出的旋转输入对话框，在Z轴上输入90，选择移动工具，在顶视图中将西立面右端与一层平面左端对齐，如图所示；

8、在工具栏旋转按钮上单击右键，弹出的旋转输入对话框，在Y轴上输入90，选择移动工具，在左视图中将西立面底端与一层平面对齐，如左图所示；用同样的方法可完成东立面的操作。结果如右图所示；



• 任务二   创建南面和北面墙体

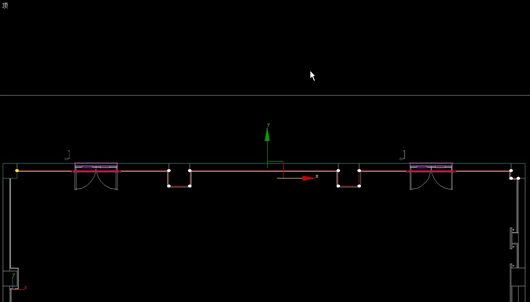

1、冻结北立南，隐藏其它立面。在顶视图中，用线工具绘制如左图所示形状，挤出2200mm，打开材质编辑器，选择一个材质球，将颜色设置成棕色如右图所示，发送给该物体。

2、按shift +移动复制一份，移动到物体上方，打开材质编辑器，选择一个材质球，将颜色设置成白色，发送给该物体如图所示.

3、在顶视图中，用矩形工具在门的位置绘制两个矩形，挤出2200mm，赋白色材质，移动到门框上方合适的位置，转化为可编辑多边形，进入顶点模式，将高度调整到和墙体一致。如图所示

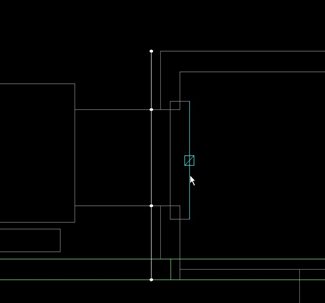

4、在顶视图中，用线工具绘制如左图所示形状，在前视图中，用线工具绘制如中图所示形状，添加倒角剖面命令，单击拾取剖面按钮，点击左图所示形状；形成右图所示图形。

5、单击镜像命令按钮，参数如左图所示，移动到门框位置。适当调整门框大小。如右图所示。



6、在前视图中用矩形工具利用捕捉绘制一矩形，挤出240mm，如图6.2.10所示；

7、在前视图中用矩形工具利用捕捉绘制左图所示形状，挤出50mm，再次绘制中图所示形状，挤出10mm，绘制一个门玻璃大小的矩形，挤出10mm，在顶视图中，调整位置如右图所示。

8、在顶视图中，绘制一个长1000mm半径17.5mm的圆柱体，移动到门把手位置，在前视图中，绘制两个长30mm半径10mm的圆柱体，移动到合适的位置如图所示

9、选择所有门部分物体，单击镜像命令按钮，参数如左图所示，移动到门位置。如右图所示

10、选择门套和门，按shift+移动复制一份，移动到另一个门的位置如图所示

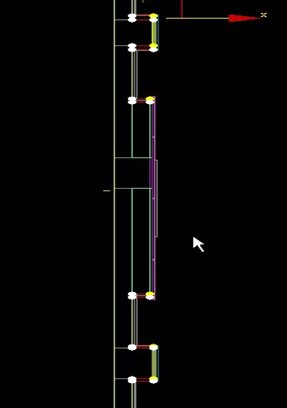

11、在前视图中，用线工具绘制阴角线形状，如左图所示；在顶视图中，绘制如右图所示形状，添加倒角剖面命令；移动到阴角线位置。

12、观察发现阴角线与门部分的重合，将阴角线转化为可编辑多边形，用快速切片命令，在门的位置切两条线，进入多边形模式，选择门上方的多边形删除，进入边界模式，选择所有边界，点击封口按钮，完成封口。如图6.2.21所示



13、用制作阴角线同样的方法，制作出踢脚线，如图所示，选择所有物体，执行组/成组命令，命名为北面墙体

14、用创建北面墙体同样的方法，创建出南面墙体，如图所示。

• 任务三   创建东面和西面墙体

1、用线工具绘制如图所示形状，挤出2200mm，将棕色材质发送给该物体。

2、按shift +移动复制一份，移动到物体上方，将白色材质发送给该物体如图所示。

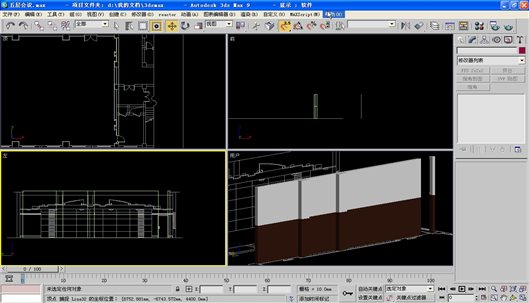

3、在顶视图中，用矩形工具在门的位置绘制门上墙体，挤出2200mm，移动到门框上方合适的位置，转化为可编辑多边形，进入顶点模式，将高度调整到与棕色墙体一致。如左图所示；按shift +移动复制一份，移动到物体上方，进入顶点模式，将高度调整到与白色墙体一致，将白色材质发送给该物体如右图所示。

4、在顶视图中，绘制如左图所示形状，在左视图中，绘制如中图所示形状，添加倒角剖面命令，单击拾取剖面按钮，点击左图所示形状；移动到门框位置。适当调整如右图所示

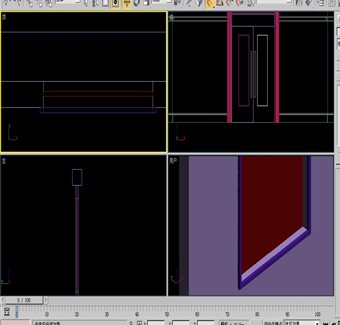

5、在左视图中用矩形工具利用捕捉绘制门矩形，挤出50mm，再次绘制一小矩形，挤出5mm，调整位置，如左图所示。绘制一个圆，挤出5mm；再次绘制一小矩形，挤出5mm，如右图所示；

6、将矩形转化为可编辑多边形，进入多边形模式，选择上方的多边形，挤出10mm，选择右侧上方的多边形，挤出10mm如图所示；选择整个门部分，移动到门框位置。



7、在顶视图中，绘制如图所示形状，挤出2700mm。

8、在左视图中用矩形工具利用捕捉绘制矩形，挤出30mm，如左图所示；转化为可编辑多边形，进入元素模式，进行复制，结果如右图所示，移动到装饰板的位置，并调整大小，复制一份到另一边。

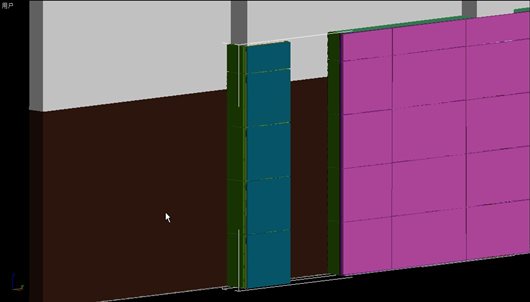

9、在左视图中，绘制一个600mm×1200mm的矩形 ，挤出30mm，移动到如左图所示位置；转化为可编辑多边形，进入元素模式，按shift+移动向右复制5份，使两物体间距为10mm，同样的方法向上复制4份，移动到合适的位置，并调整大小如右图所示；

10、阴角线和踢脚线的制作在前面已经介绍了，这里就不在复述其制作，最终结果如图所示，选择所有物体，执行组/成组命令，命名为东面墙体.，并执行隐藏当前选择命令。

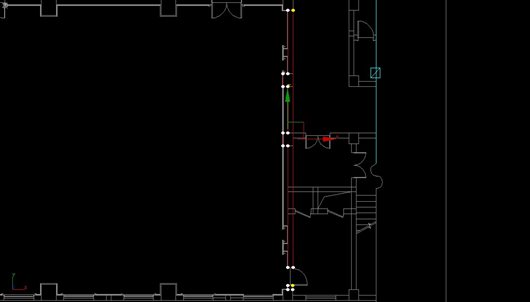

11、解冻并隐藏东立面，隐藏隐藏西立面并冻结。用线工具绘制如图所示形状，挤出2200mm，将棕色材质发送给该物体。

12、按shift +移动复制一份，移动到物体上方，将白色材质发送给该物体如图所示。

13、在左视图中，用矩形和捕捉工具绘制矩形，转化为可编辑多边形，执行快速切片命令，如左图所示，进入边模式，选择内部的边，执行切角命令，参数为5mm，如右图所示；

14、进入多边形模式，选择如左图所示多边形，执行挤出命令，参数为30mm，退出多边形模式，执行镜像命令，参数如右图所示；将物体移动到合适位置。

15、在左视图中，用捕捉和矩形工具绘制矩形，如左图所示；挤出30mm，在顶视图中，移动到如右图所示位置，

16、在顶视图中，用捕捉和矩形工具绘制矩形，如图所示,挤2700mm，

17、在左视图中，用捕捉和矩形工具绘制矩形，如图所示，转化为可编辑多边形，执行快速切片命令，切出4条线；进入边模式，选择切出的边，执行切角命令，参数为5mm。

18、进入多边形模式，选择如左图所示多边形，执行挤出命令，参数为30mm，退出多边形模式，执行镜像命令，参数如右图所示；将物体移动到合适位置。



19、在左视图中，用捕捉和矩形工具绘制矩形，如左图所示，挤出30mm，在顶视图中，移动到如右图面所示位置。

20、在顶视图中，用捕捉和矩形工具绘制矩形，如左图所示,挤2700mm，转化为可编辑多边形，进入多边形模式，选择在外面的几个面，如右图所示；

21、执行快速切片命令，切出8条线；进入多边形模式，按alt减选勾缝线，执行挤出命令，参数为30mm，如图所示。



22、在左视图中用矩形工具利用捕捉绘制槽板，挤出30mm，如左图所示；转化为可编辑多边形，进入元素模式，进行复制，移动到装饰板的位置，并调整大小，复制一份到另一边，如右图所示

23、在顶视图中，用捕捉和矩形工具绘制矩形，如图所示,挤2700mm，作为槽板后面的衬板。

24、西面墙体创建完成，如图所示；选择所有物体，执行组/成组命令，命名为西面墙体.，并执行隐藏当前选择命令。

• 任务四   创建吊顶部分

•

1、解冻一层平面和西立面并隐藏，取消隐藏顶层平面、东立面和北立面并冻结。在顶视图中，用捕捉和矩形工具绘图，如图所示；挤出30mm，移动到合适的高度。

2、在前视图中，绘制如左图所示图形，挤出30mm作为空调排风口，移动到空调排风口位置，在左视图中，调整顶点的位置，如右图所示。

3、在前视图中，绘制如左图所示矩形，转化样条线，执行轮廓负12 挤出10mm，移动到空调排风口位置，如右图所示。

4、在前视图中，绘制长为5mm的矩形，如左图所示。挤出30mm，向上向下分别复制2个，移动到空调排风口位置，如右图所示。

5、在前视图中，选择如左图所示物体，向右复制。并调整空调排风口大小如右图所示

6、在顶视图中，选择整个空调排风口部分，执行镜像命令，调整位置，如图所示。

7、按shift+移动复制一份，在Z轴上旋转90度，删除多余部分，并移动到合适位置如图所示。执行镜像命令，复制一份，移动到东侧排风口位置。



8、在左视图中，绘制如图所示图形，挤出15050mm，移动到合适位置。

9、在顶视图中，绘制如左图所示矩形，转化样条线，调整顶点的位置，如右图所示，挤出2200mm。

10、在左视图中，移动到栋梁的位置如左图所示。把栋梁复制3份移动到对应的位置如右图所示



11、在前视图中，绘制如左图所示图形，执行车削命令，参数如右图所示；适当调整轴的位置。移动到席顶灯的位置，通过复制，完成其它席顶灯的制作

12、在顶视图中分别绘制一个半径1为100mm、半径2为10mm的圆环和半径为100mm、高度为10mm的圆柱，将圆柱移动到圆环的中间位置如图所示；在左视图中，移动到小铜灯的位置。通过复制，完成其它席顶灯的制作。

13、绘制地面部分，绘制地个大矩形，挤出负100mm。

14、取消隐藏东、南、西、北四面墙体。在顶视图中，创建一个摄像机，高度为1200mm,位置如左图所示；将用户视图转化为摄像机视图，渲染看下效果如右图所示。

15、在前视图上下各创建两个泛光灯，位置如图所示；

16、渲染看下效果如图所示

• 本章小结



           本章较为详细地介绍了一个室内模型的制作过程，在制作过程中陆续使用了可编辑多边形、可编样条线、剖面倒角等命令，通过本章的学习能基本掌握一张室内效果图模型制作流程。
