铜陵市中等职业技术教育中心/电子技术精品课程课题组
《电子与电测项目教程》考试卷（A0卷）
（总分:100,时间：60分钟，制卷：姚红武）
姓名???? ??? ?? ???? 考试号?????????? ???????????? 总分???????????
一、元器件识别、筛选、检测（65分）
元器件 |
识别及检测内容 |
配分 |
评分标准 |
得分 |
|||
|
电阻器
|
色环（最后一位为误差） |
标称值(含误差) |
每空3分 共计6分 |
书写错不得分 |
|
||
红橙红橙棕 |
|
||||||
绿蓝黑黑银 |
|
||||||
|
电阻器
|
标值 |
四色环名称（按顺序写） |
测量值 |
配分 |
|
||
100Ω |
|
|
3分 |
|
|||
10KΩ |
|
|
3分 |
|
|||
1KΩ |
|
|
3分 |
|
|||
2.2K |
|
|
3分 |
|
|||
|
电容器
|
标志 |
电路符号 |
耐压值 |
配分 |
|
||
47μF |
|
|
3分 |
|
|||
103 |
|
电容是？ |
3分 |
|
|||
发光二极管 |
型号规格 |
外形（标出正负极） |
正向电阻 |
反向电阻 |
配分 |
|
|
φ3，红色 |
|
|
|
3 |
|
||
整流二极管 |
型号是？ |
|
|
|
3 |
|
|
|
三极管
|
型号 |
面对标注面，管脚向下，画出管外形示意图，标出管脚名称 |
配分 |
检测错不得分 |
|
|
|
9014 |
|
3 |
检测错不得分 |
|
|||
9015 |
|
3 |
检测错不得分 |
|
|||
|
继电器 (在亚超声遥控开关中) |
画出继电器外形俯视示意图 标出公共端、线圈和常开常闭管脚 |
|
4 |
检测错不得分 |
|
||
二、整流电路的原理与连接（30分）
要求：按电路图位置进行正确连接插件（25分），元器件极性正确，元器件、连接线均应符合要求；并简单扼要地说明工作原理（5分）；连接装配不符合要求：少于5处扣1分；5~10处扣3分；10~20处扣20分；20处以上扣25分。在下面的右边画上实物连接画。
1KΩKΩ
mA
220V
|
整流输入电压U2（V） |
负载上直流电压UL（V） |
负载上直流电流IL（mA） |
||
|
单相桥式全波整流 |
用交流电压挡测还是用直流电压挡 |
测量值 |
用交流电压挡测还是用直流电压挡 |
测量值 |
测量值 |
|
|
|
|
|
|
三、电路分析：（30分）
四声磁控闪光报警器原理电路图如下。本电路由三个部分组成：VT1、VT2等元件组成的多谐振荡器，IC为主体的四声报警器，VT4、干簧管等元件组成的磁控电路。
闭合K1，拿开磁铁，记录观察到的现象，并用万用表直流电压挡来测量VT1，VT3，VT4的管脚之间电压，并把测量值填入下表。
VT1 |
UBE |
UCB |
UCE |
VT3 |
UBE |
UCB |
UCE |
VT4 |
UBE |
UCB |
UCE |
注意：做完实训考试后，请整理好工作台和电子元器件。
08级电工电子班《电子与电测项目教程》期终考试
（总分:100,时间：60分钟，制卷：姚红武，2009.06.18?? B卷）
姓名???? ??? ?? ???? 考试号?????????? ???????????? 总分???????????
一、元器件识别、筛选、检测（65分）
元器件 |
识别及检测内容 |
配分 |
评分标准 |
得分 |
|||
|
电阻器
|
色环（最后一位为误差） |
标称值(含误差) |
每空3分 共计6分 |
书写错不得分 |
|
||
红红橙橙棕 |
|
||||||
绿黑蓝黑银 |
|
||||||
|
电阻器
|
标值 |
四色环名称（按顺序写） |
测量值 |
配分 |
|
||
100Ω |
|
|
3分 |
|
|||
680KΩ |
|
|
3分 |
|
|||
1KΩ |
|
|
3分 |
|
|||
2.2K |
|
|
3分 |
|
|||
|
电容器
|
标志 |
电路符号 |
耐压值 |
配分 |
|
||
2.2μF |
|
|
3分 |
|
|||
103 |
|
电容是？ |
3分 |
|
|||
发光二极管 |
型号规格 |
外形（标出正负极） |
正向电阻 |
反向电阻 |
配分 |
|
|
φ3，红色 |
|
|
|
3 |
|
||
|
三极管
|
型号 |
面对标注面，管脚向下，画出管外形示意图，标出管脚名称 |
配分 |
检测错不得分 |
|
|
|
9014 |
|
3 |
检测错不得分 |
|
|||
9015 |
|
3 |
检测错不得分 |
|
|||
|
继电器 (在亚超声遥控开关中) |
画出继电器外形俯视示意图 标出公共端、线圈和常开常闭管脚 |
|
4 |
检测错不得分 |
|
||
二、电路分析（33分）

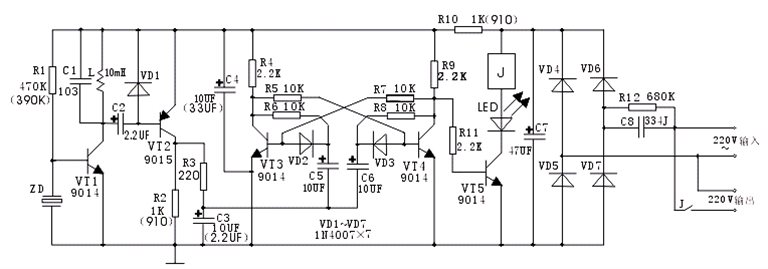

亚超声遥控开关电路由声电换能电路、选频放大电路、双稳态电路、继电器控制电路、直流供电等部分组成。其原理电路图见下图；在下图中指出各组成部分，并简单扼要地说明工作原理。
三、电路测量：（30）
四声磁控闪光报警器原理电路图如下。本电路由三个部分组成：VT1、VT2等元件组成的多谐振荡器，IC为主体的四声报警器，VT4、干簧管等元件组成的磁控电路
闭合K1，拿开磁铁，记录观察到的现象，并用成用表直流电压挡来测量VT1，VT3，VT4的管脚之间电压，填入下表。
VT1 |
UBE |
UCB |
UCE |
VT3 |
UBE |
UCB |
UCE |
VT4 |
UBE |
UCB |
UCE |
注意：做完实训考试后，请整理好工作台和电子元器件。
