第三章 室外之六层住宅楼
本章学习目标
- 了解室外效果图的制作流程
- 熟练使用二维线条绘制、挤出、可编辑网格、可编辑多边形、UVW贴图等命令
- 掌握乳胶漆、玻璃、木头、金属、瓷砖、屋顶等常用材质的制作
- 掌握室外灯光的制作和摄像机的调节
案例《六层办公楼》
任务一 ????????????? 图纸的处理与导入
- 打开CAD图纸，首先简单认识图纸，如图所示，其中左上、左下是原始CAD图纸，中间上、中、下三个图纸分别是一层、六层、顶层平面，右边两个分别是正立面和侧立面，分别将一层、六层、顶层平面以及正立面和侧立面这五张图纸复制到新建的CAD中，制作成五个独立的CAD文件。
- 做实体模型的时候一般以mm为单位，在MAX中设置好单位，在【自定义菜单】中选择【单位设置】，设置如图所示
- 在3dsmax中通过【文件】菜单栏中的【导入】 的方式导入刚建立的一层、六层、顶层平面图，导入选项设置如图所示。
- 每次导入平面图后，都要将该图组合，并在前视图中的Y轴上进行非等比缩放，将缩放比例设置为0，使该图在前视图中的Y轴上在一个水平面上，最关键的是要把平面的坐标归零，这样方便我们下一步做模型。归零后选中图形右击冻结该图。 捕捉习惯性设置如图所示。
- 导入第一层时将平面的坐标归零，导入第六层和第一层的对齐关系如左图所示，导入顶层和第六层的对齐关系如右图所示
6.用同样的方法导入建筑立面CAD图，并在顶视图中和建筑平面对齐如左图所示, 把立面进行旋转，具体做法是选中立面然后在旋转按纽上右击，在X栏中输入90,也可以通过设置角度捕捉，然后直接在顶视图中以Y轴旋转 ,然后冻结该图，结果如右图所示。
- 同立面的导入方式类似，导入CAD图纸的侧立面，然后冻结该图，结果如图所示。
任务二 办公楼一层模型的建立
- 在左视图中用矩形工具利用捕捉绘制一矩形，并挤出240mm形成一面墙体，在顶视图中将该墙体移动到合适位置如图所示。
- 在左视图中用矩形工具利用捕捉绘制一矩形，并去掉开始新图形上面的钩，再描出一窗户的外轮廓矩形，并挤出240mm形成一面墙体，移动到合适的位置，如图所示。
- 在前视图中用矩形工具利用捕捉绘制一矩形，并去掉开始新图形上面的钩，再描出一窗户的外轮廓矩形，并挤出240mm形成一面墙体，移动到合适的位置。再在修改器堆栈中【挤出】上单击右键，选择【塌陷到】，然后选择是，在修改器堆栈中选择【可编辑网格】的点模式，将两个点往上移动如左图所示，将两个墙体的重叠部分取消，如右图所示。
- 同以上建模类似，分别制作墙体形成图所示图形。
- 按M键，打开材质编辑器，选择一个材质球，点击漫反射后面的方块选择位图如左图 所示，在我们的电脑中找到相应的素材U-m.GIF作为贴图如右图所示，将该材质球发送给所建的一层墙体。
- 发现刚才所建的一层墙体贴图部分看不见纹理效果，或纹理过大，选择刚才的一层墙体在修改器堆栈中执行一个【UVW贴图】命令，参数设置为“长方体贴图”，长度1000mm，宽度1000mm，高度1000mm，形成图 所示图形。
任务三 办公楼二至五层模型的建立
- 同一层墙体建模方法类似，用绘二维线框、挤出、移动等命令绘制二至五层墙体模型如图3.所示。
- 按M键，打开材质编辑器，选择第二个材质球，点击漫反射后面的方块选择位图，在我们的电脑中找到相应的素材SH022.BMP作为贴图如图3.所示，将该材质球发送给所建的一层墙体。
- 发现刚才所建的二至五层墙体贴图部分看不见纹理效果，或纹理过大，选择刚才的二至五层墙体在修改器堆栈中执行一个【UVW贴图】命令，参数设置为“长方体贴图”，长度2000mm，宽度2000mm，高度2000mm，形成图 所示图形。
- 选择前面所建全部墙体，并将多个物体中心修改如图 。
- 执行镜像命令，命令设置如左图所示，点击确定后进行移动形成如右图所示图形。
- 在顶视图按照图纸用直线描绘一个”T”字形二维闭合线条,然后执行挤出命令，挤出的高度为一层楼体高度3780mm，再将挤出的造型附上前面制作的一层楼体材质，并加上【UVW贴图】命令，UVW贴图参数设置为“长方体贴图”，长度1000mm，宽度1000mm，高度1000mm，形成如图所示图形。
- 在前视图将刚挤出的”T”字形立体图形向上复制一份，并修改挤出的高度为二至五层楼体总高度11880mm，再将修改的造型附上前面制作的二至五层楼体材质，并加上【UVW贴图】命令，UVW贴图参数设置为“长方体贴图”，长度2000mm，宽度2000mm，高度2000mm，形成如图所示图形。
- 在顶视图用线条描绘图纸的外框并执行倒角命令，参数如图所示，制作出楼板，并复制出一份，移动到合适位置，形成如图3.0所示。
-
9.在顶视图用线条描绘图纸的内框并执行挤出命令，挤出数量为120mm，制作出其他楼板，并复制出四份，移动到合适位置，形成如图所示。
任务三 办公楼二至五层模型的建立
10. 按M键，打开材质编辑器，选择第三个材质球，点击漫反射更改漫反射颜色，漫反射颜色修改器设置如图所示，将该材质球发送给所建的所有楼板。
任务四 绘制窗户和阳台
- 在前视图用矩形描绘窗套的外框，再取消勾选“开始新图形”，再描绘窗套的内框，并执行挤出命令，挤出数量为70mm，移动到合适位置，制作出窗套，如图所示。
- 在前视图用矩形描绘窗框的外框，再取消勾选“开始新图形”，再描绘窗框的内框，并执行挤出命令，挤出数量为50mm，制作出窗套，移动到合适位置，在将他塌陷成可编辑网格，在三角面模式下分别将上面的三角面复制到成中间横床梁，将右面的三角面复制到成中间竖床梁，再移动到合适位置，如右图所示。
- 在可编辑网格中选择点模式，调节部分点，使得形成如图所示图形，再打开材质编辑器将前面所制第三个材质球发给所建窗套、窗框。
- 利用矩形按钮，在窗框内部捕捉绘制一矩形，并挤出8mm，制成窗户玻璃，移动到合适位置，再打开材质编辑器，选择第四个材质球，调节漫反射颜色如左上图所示，材质编辑器设置如左下图所示，将所制质发给所建玻璃，形成右图所示。
- 在顶视图将所绘全部窗户复制一份，并绕Z轴旋转负90度，移动到合适位置，再将其转换成可编辑网格，在点模式下调节窗户大小，形成图所示侧面小窗户。
- 在前视图将第一次绘制的窗框和玻璃部分复制一份，移动到合适位置，再其转换成可编辑网格，在三角面模式下删除中间窗户竖梁，再在点模式下调节窗户大小，再在前视图中用直线描绘一个凹形闭合窗套线条挤出70mm制作窗套，再打开材质编辑器将前面所制第三个材质球发给所建图形，移动到合适位置，形成图所示侧面小窗户。
7.在顶视图描绘飘窗的窗台矩形，挤出一定高度，形成窗台，复制一份形成窗眉，在前视图用矩形描绘前窗框的外轮廓，再取消勾选“开始新图形”，再描绘前窗框的内轮廓，挤出50mm，塌陷后在三角面模式下复制出中间横梁和竖梁，移动到合适位置，再在左视图描出“E”字形窗框并挤出50mm，复制成两份并移动到合适位置，形成图所示飘窗框架。
- 在前视图用矩形描绘空调位百叶的外轮廓，再取消勾选“开始新图形”，再描绘6个内部小矩形，挤出50mm，移动到合适位置，形成正面的空调位百叶。再在左视图用同样方法绘制百叶，复制成两份移动到合适位置，再打开材质编辑器将前面所制第三个材质球发给所建图形，形成图所示飘窗框架。
- 在前视图和左视图分别绘制矩形并挤出8mm移动到合适位置，再打开材质编辑器将前面所制第四个玻璃材质球发给所制玻璃，形成图所示图形。
- 将一层左半部分的所有窗户、门、空调位百叶全部选中，更改为使用选择中心作为操作中心，利用镜像工具镜像一份后移动到合适位置，形成如图所示图形。
- 在顶视图将一层的所有窗户、门、空调位百叶全部选中，再到前视图中，按F6键锁定在Y轴上，利用实例复制，复制成4份，将最上面不需要的空调位百叶删除，形成如图所示图形。
- 在顶视图用线条描绘窗台“凹”字形，形成如图所示图形。
13.在前视图将所绘闭合线条挤出600mm，并移动到合适位置，并将前面所制材质球三发送给所建物体，形成如图示图形。
14.在前视图用矩形描绘一竖栏杆40mm，塌陷成可编辑网格，在多边形模式下，将竖栏杆进行复制，复制时选择克隆到元素如左图所示，同理绘制横栏杆，形成如右图所示图形。
15.在透视图中，在可编辑网格的元素模式下，选择两侧的两根竖栏杆，如左图所示，再到左视图中进行复制一份，移动到合适位置，再绘制三个矩形并挤出40mm补齐侧面栏杆的横档，移动到合适位置，并复制一份再移动到合适位置作为另一侧横档，形成如右图所示图形。
16.在顶视图中阳台处绘制一单“凹”字形线条，如图所示。
17.在修改堆栈器中，选择样条线模式，勾选【轮廓】下面的【中心】选项，再在【轮廓】中输入100按回车键确定，形成如图所示。
18.再对所绘图形进行一定的挤出，然后在左视图中移动到合适位置，发现扶手宽度可能不够或多了，如左图所示，将其进行塌陷成可编辑网格，再在点模式下调节点增加或减少宽度，形成如右图所示图形。
19.选择扶手，点击【附加】命令，依次选择阳台围栏的所有部分，将阳台围栏组合成一个物体，便于后面整体操作，形成如图所示图形。
20.打开材质编辑器，选择第五个材质球，更改漫反射颜色如图所示，并发送给阳台围栏。
21.将刚绘制的阳台围栏及下面矮墙部分用实例复制一份到右边阳台，再在前视图锁定在Y轴上向上进行实例复制4份，形成图所示图形。
任务五 第六层楼墙体绘制
- 选中全面所建实体，进入【显示面板】点击【隐藏选定对象】，形成如图所示图形。
- 将一层平面图解冻，如左图所示，选择后将其隐藏，再选择【按名称取消隐藏】，如右图所示，将六层平面图取消隐藏后将其冻结。
- 在左视图用线条描绘出一一面墙的轮廓，如左图所示，并挤出240mm，移动到合适位置；再用矩形绘制另一面墙，并去掉开始新图形上面的钩，描绘窗户轮廓，开出窗洞，如中图所示，再挤出240mm，移动到合适位置，形成如右图所示图形。
4.在前视图用同样方法绘制另一面墙，移动到合适位置，绘制完毕后将其塌陷成可编辑网格，在点模式下调节顶点，避免墙体重合，如左图所示，形成如右图所示图形。
5.再在左视图描绘矩形挤出240mm，制作一面墙体，移动到合适位置，形成如图所示图形。
- 用线条在前视图描绘如图所示图形，挤出240mm，移动到合适位置，形成如图所示图形。
- 同前面绘制墙体方法一样，继续制作墙体，形成如图所示图形。
- 在左视图用线条描绘一如图所示图形，挤出240mm，移动到合适位置。
- 在顶视图用线条描绘一“T”字形闭合线条，并挤出第六层楼层高2880mm，如左图所示，移动到合适位置，形成如右图所示图形。
- 在顶视图绘制L形图形如图所示。
11．挤出一定高度后，塌陷成可编辑网格，再在点模式下，调节点位置，形成如图所示图形。
12．在顶视图绘制描绘露台扶手矩形，挤出120 mm，移动到合适位置，形成如图所示图形。
13．对办公楼六层左半部分所建模型，全部选中，更改为使用选择中心作为操作中心，利用镜像工具镜像一份后移动到合适位置，将形成如图所示图形。
14．用线条描绘出如图所示六层天花板闭合线条。
15．对刚绘制的闭合线条进行倒角操作，倒角参数设置出如左图所示，移动到合适位置，形成如右图所示图形。
16．选中六层楼全部实体，将前面所制第三个材质球发送给所选实体形成如图所示图形。

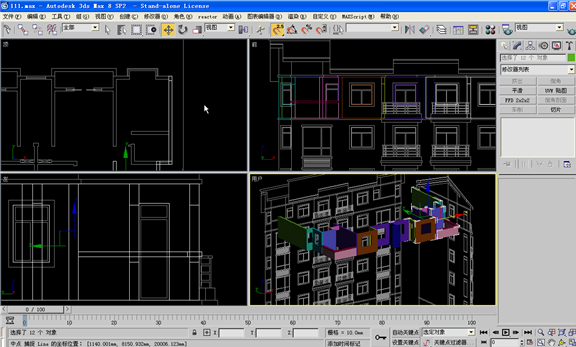

17．将第五层的部分窗户、门、阳台等实体复制一份给第六层楼体形成如图所示图形。
18．观察图发现从楼内至六层露台处少一扇门。
19．将六层通往阳台门复制一份在前视图绕Y轴旋转90度，移动到合适位置后，再将其转换为可编辑网格，在点模式下进行调节，形成通往露台的门，再复制一份给另外一边通往露台的门，形成如图所示图形。

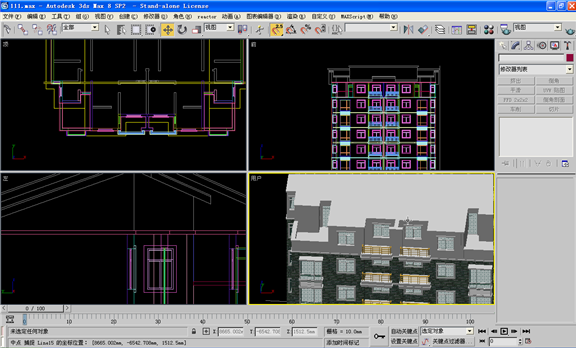

20．整体效果如图所示图形。
任务六 屋顶的绘制
- 将所建实体隐藏，保留六层平面图，形成如图所示图形。
- 用直线命令描绘如图所示图形。

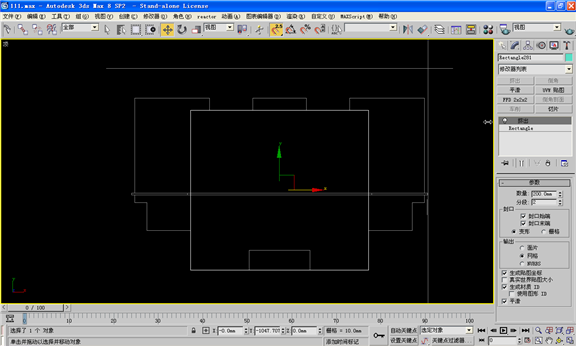

- 将所绘制图形挤出5000mm，在左视图中移动到合适位置，形成如图所示图形。

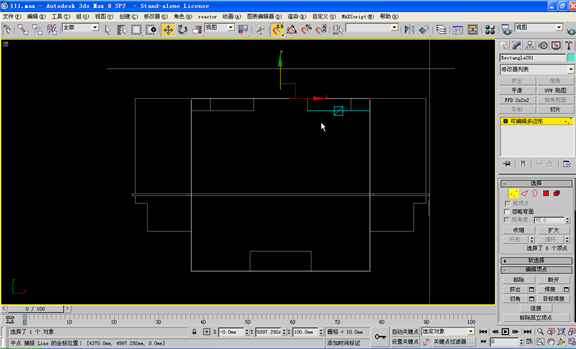

- 将该物体转换为可编辑多边形，点击【快速切片】命令，分别捕捉两点切出两条直线，形成如图所示图形。
- 在可编辑多边形中选择点模式，将多余的点删除，形成如图所示图形。
- 在透视图中观察如图所示图形。
7．在可编辑多边形中选择边界模式，在透视图中右击选择边面或按F4键如图所示。
8．按CTRL+A选择所有边界，点击【封口】，形成如图所示图形。
9．在点模式下，选择如图所示两个点。
10．点击【连接】命令，形成如图.所示图形。
11. 用直线命令描绘如图所示图形。
12．将所绘制图形挤出5000mm，在左视图中移动到合适位置，形成如图所示图形。
13．将该物体转换为可编辑多边形，点击【快速切片】命令，分别捕捉两点切出两条直线，形成如图所示图形。
14．在可编辑多边形中选择点模式，将多余的点删除，形成如图所示图形。
15．在透视图中观察如图所示图形。
16．在可编辑多边形中选择边界模式，在透视图中右击选择边面，按CTRL+A选择所有边界，点击【封口】，形成如图所示图形。
17．在点模式下，选择如图所示两个点。
18．点击【连接】命令，形成如图所示图形。
19.对左边实体进行镜像操作，并移动到合适位置，形成如图所示图形。
20..选择前面所建三个实体，打开材质编辑器，选择第三个材质球，将该材质发送给三个物体，形成如图所示图形。
21.取消隐藏，整体效果如图所示。
22.将第六层平面图解冻并隐藏，取消屋顶平面图隐藏，显示效果如图所示。
23.在顶视图绘制一矩形，挤出200mm，如图所示。
24.将其转换为可编辑多边形，在点模式下调节，形成图所示图形。
25.在左视图将其移动到合适位置，形成图所示图形。
26.用【快速切片】工具在中间切出一条竖线，形成图所示图形。
27.在可编辑多边形中顶点模式下，调节点位置形成图所示图形。
28.在透视图中观看，如图所示。
29．选择所建物体在修改堆栈器中选择【平滑】命令，形成如图所示图形。
30．将其塌陷后，用【快速切片】命令，切出两条直线如图所示。
31．在多边形模式下，先框选下面部分多边形，用【快速切片】命令，切出两条竖线，再框选上面部分多边形，用【快速切片】命令，切出两条竖线，形成如图所示图形。
32．在多边形模式下，将多余的多边形删除，形成如图所示图形。
33．在边界模式下，框选所有边界【封口】命令，形成如图所示图形。
34．在顶点模式下，分别选择4对上下对应的点，点击【连接】命令，形成如图所示图形。
35．旋转观察该屋顶发现部分上下连接的竖边没有顶点如图所示。
36．在边模式下，用【插入顶点】命令，将所有竖边中间没有点的插入一个顶点，并用【连接】命令依次连接相邻点，并在左视图中调节点位置，形成如图所示图形。
37．在多边形边模式下，依次选择需要覆盖瓦片部分的多边形，如图所示。
38．打开材质编辑器，选择第六个材质球，单击漫反射后面的按钮，在【材质贴图浏览器】中选择【位图】，再选择瓦片图案如图所示，将该材质球发送给选择的多边形。
39．选择【编辑】菜单下的【反选】命令，将前面所建的第三个材质球发送给其余多边形，关闭多边形模式，选择所建屋顶在修改堆栈器中执行【UVW贴图】命令，贴图参数长、宽、高分别设置为3000mm、3000mm、3000mm，形成如图所示图形。
40．依照前面类似方法，绘制出边屋顶，如图所示。
41．在前视图描绘出如图所示图形，并挤出200mm，分段值设置为1, 形成屋脊雏形。

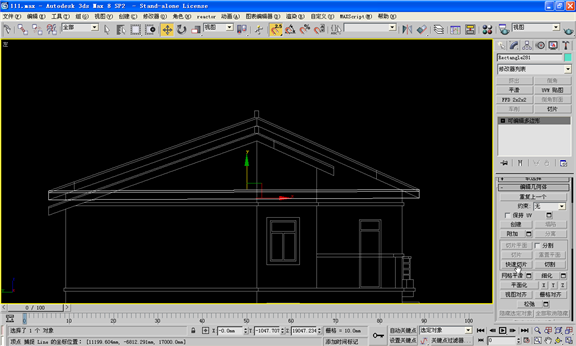

42．在左视图将所绘屋脊移动到合适位置后，塌陷成可编辑网格，在顶点模式下调节点位置，如图所示。
43．在前视图中将中间屋脊复制一份到左边，移动到合适位置，再在顶点模式下调节点位置修改屋脊长度，如图所示。
44．打开材质编辑器，将前面所制第三个材质球发送给两个屋脊，如图所示。
45．选择本节所建左边的屋顶和屋脊部分，更改为使用选择中心作为操作中心，进行镜像操作，并移动到合适位置，形成如图所示图形。
任务七 灯光和摄像机
1．隐藏所有原始导入的CAD图纸，利用【平面】命令绘制出地面，分段值全部修改为1，形成如图所示图形。
2．打开材质编辑器，选择第七个材质球，单击漫反射后面的按钮，在【材质贴图浏览器】中选择【位图】，再选择一个广场砖图案如图所示，将该材质球发送给所建平面。
3．选择所建平面在修改堆栈器中执行【UVW贴图】命令，贴图参数长、宽分别设置为3000mm、3000mm，形成如左图所示图形，在透视图中观察如右图所示。
4．在模型中增加一部摄像机，摄像机高度一般按人眼高度计算设置为离地面1500 mm，将透视图更改为摄像机视图，移动摄像机位置形成如图所示图形，再在摄象机视图中的Camera01字样上右击，选择【纹理校正】。
5．在模型中增加一盏目标平行光，参数设置如左图所示，位置调整如右图所示。
6．渲染测试后发现背光处较暗，故在模型左侧增加一盏泛光灯，在灯光强度的【倍增】参数设置为0.5，,位置如图所示。
7．渲染测试效果如图所示。
知识链接
材质:
1、材质的作用：用于模拟生活中物体的物理属性（光滑度、透明度、自发光、反射折射）
2、材质球:共有24个、右击可以设置显示的个数，双击可以放大显示；一个材质球可以赋给多个对象。
3、明暗器基本参数中的线框：只显示物体的分段；双面：给物体的内外面赋相同的材质。面贴图：把贴图赋给最小的面。
4、Blinn基本参数中的环境光：周围场景的颜色；漫反射：物体表面的颜色，后方的按钮用于进入贴图通道，给物体加图片；当添加图片后物体本身的颜色不在起作用；高光反射：设置物体高光区域的颜色；自发光：设置物体本身的亮度，不影响场景的整体的亮度；不透明度：控制物体是否透明，后方按钮加贴图后一般用来实现艺术玻璃效果；高光级别：高光区域的亮度大小；光泽度：控制高光区域边缘的柔化程度。
知识链接
5、扩展参数：线框：用于设置明暗器基本参数中线框的粗细；高级透明：1）内：由内向外透明度降低。2）外：由外向内透明度降低。
6、贴图扩展栏中的1）、不透明度：实现镂空效果。操作：先在漫反射中加彩色贴图、然后在不透明度中加黑白的图像（黑色是不要的，白色的是要保留的，灰色的为半透明）。2）、凹凸：实现高低不平的效果。操作：先在漫反射中加彩色贴图、然后在凹凸中加黑白的图像（白色区域是凸出来的，黑色的区域是陷进去的，凹凸的大小由数量决定）。3）、反射/折射：实现地面倒影或镜面效果。
操作：方法1：先在漫反射中加彩色图像；在反射和折射中同时加“光线跟踪”、并调节数量值（值越大反光就越强，能完成镜面反射效果，值越小反光就越小，能完成地面产生倒影效果）。方法2：先在漫反射中加彩色图像；在反射和折射中同时加“平面镜”并调节数量值。
知识链接
摄象机:
1、摄象机分为“目标”和“自由”两种，目标摄像机带有有一个准星，可以准确定位镜头，自由摄像机则机动灵活，便于动画，一般先用目标摄像机定位再修改为自由，选择“目标”；
2、摄像机参数设置：
1）视角范围 摄像机是用镜头拍摄的，因此有一个拍摄范围，超出部分自动被切掉，在视图中用一个锥形表示，锥形之内都是可以拍摄到的，也就是可见的；
2)镜头的焦距 摄像机的镜头有普通镜头、长焦距、广角镜头等等，长焦距类似于望远镜，能够清楚地拍下远方的物体，但是拍摄范围（视野）太小了，广角镜头刚好相反，距离近但是视野宽，各有所长，我们使用默认的普通镜头；
知识链接
3、移动摄像机
1）目标摄像机跟普通物体类似，移动时注意看与粗黑线的相对位置，在顶视图放在了地平面上，再到左视图调整高度，一般人不会趴在地下看东西；
2）在左视图中选择摄像机，向上方移动一些，选择摄像机的目标，把它移到十字交点上面一点，如果要同时移动摄像机和目标，就在中间的线上单击，再移动就可以整体移动；
知识链接
灯光:??
1.场景灯光通常分为三种类型：自然光、人工光以及二者的结合。
2.有三种基本类型的光源：关键光、补充光和背景光，它们在一起协调运作。
3.三点照明，又称为区域照明，一般用于较小范围的场景照明。如果场景很大，可以把它拆分成若干个较小的区域进行布光。一般有三盏灯即可，分别为主体光、辅助光与背景光。
4.布光的顺序是：1）先定主体光的位置与强度；2）决定辅助光的强度与角度；3）分配背景光与装饰光。这样产生的布光效果应该能达到主次分明，互相补充。
本章小结
本章较为详细地介绍了一栋室外模型的制作过程，在制作过程中陆续使用了可编辑多边形、可编辑网格等命令，另第一次接触了摄像机、灯光和材质，通过本章的学习能基本掌握一张室外效果图制作流程。
