教 案 首 页
课程名称 |
机械制图 |
课 题 |
第二节? 剖视图 典型案例讲解 |
||
课?? 型 |
|
||||
周?? 次 |
|
||||
学?? 时 |
2 |
||||
授课时间 |
月??? 日 |
月??? 日 |
月??? 日 |
月??? 日 |
月??? 日 |
班级(人数) |
|
|
|
|
|
教学目的 |
【知识目标】1. 剖视图的概念、标记及画法 ??????????? 2. 理解全剖、半剖、局部剖的概念及画法 |
||||
【能力目标】1. 掌握画剖视图的方法与步骤 ??????????? 2. 掌握各种剖视图的运用 | |||||
【德育目标】培养学生耐心细致的工作作风,严谨认真的工作态度。 | |||||
教学重点 |
1.形体分析 2.剖视图的画法与标注规定 |
||||
教学难点 |
剖视图的画法与标注规定 |
||||
教学方法 |
讲授法、多媒体教学法 |
||||
教具/设备 |
|
||||
作?? 业 |
练习册相应练习题 |
||||
教学后记 |
|
||||
授课教师 |
|
? 年?? 月?? 日 |
审签 |
|
?? 年?? 月?? 日 |
教???? 案??? 纸
组织教学?????????????? 1.检查学生出勤情况和学习用具准备情况。 2.安定课堂秩序,集中学生注意力。 授课内容
本次课通过典型案例的分析与讲解,巩固学生对剖视图知识的掌握,加强学生对形体分析的理解。 一、教学内容 1.绘制图示定位块的剖视图 (1)形体分析? 定位块外形简单而内部结构很复杂。可根据需要在某一视图上采用剖视,也可以同时在其他视图上采用剖视。 (2)表达方案的确定 1)主视图采用全剖视图,表示横向孔与后壁小孔的相对位置,以及上部凸缘与槽的结构。 2)A—A剖视图进一步表示后壁上的小孔是与横向孔相通的通孔。由于A—A剖视处于左视图的位置, 中间没有其他图形隔开, 可省略箭头。 3)B—B剖视图表示定位块左端两个阶梯通孔,按投射方向看,B—B剖视图应该画在右视图的位置,但为了合理利用图纸,可将它布置在右下角,这时,主视图上应标注剖切符号、箭头和字母。

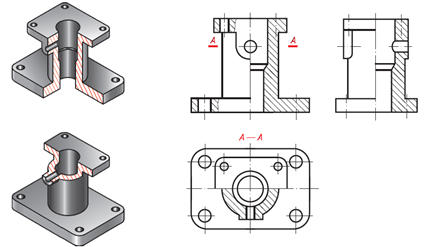

2.绘制图示支座的剖视图 (1)形体分析 支座的外部形状和内部结构都比较复杂,但它的前后、左右都对称,采用半剖视图表达支座的内外形状最合适。 (2)表达方案的确定 1)主视图采用半剖视以后,由于支座上、下底板上的四个小孔未剖切到,致使其无法表示,因此,在外形的一半采用局部剖视。而表示内形的一半的视图上只需用细点画线表示孔的位置。主、俯视图之间无图形隔开,不必标注。 2)支座的前后对称,俯视图也采用半剖视,但必须在主视图上标注剖切位置A—A,并在俯视图上注写相应的字母。 3)左视图也采用半剖视,并用细点画线表示底板上小孔的位置。实际上,主、俯视图已经清楚表达了支座的内外形状,所以左视图可省略不画。
3.组织学生课堂讨论并实练。(祥见教材) 二、课堂小结 在教学过程中要不断提问学生,这样学生既总结了知识点,又检查了教学效果。 1.形体分析 2. 表达方案的确定 3.绘制剖视图的方法与步骤 三、评分标准 | ||||||
