教 案 首 页
课程名称 |
机械制图 |
课 题 |
第五节两回转体相贯的投影作图 |
||
课型 |
|
||||
周次 |
|
||||
学 时 |
2 |
||||
授课时间 |
月??? 日 |
月??? 日 |
月??? 日 |
月??? 日 |
月??? 日 |
班级(人数) |
|
|
|
|
|
教学目的 |
【知识目标】相贯线投影作图的基本概念与方法 |
||||
【能力目标】掌握两圆柱体正贯和同轴回转体相贯线的投影作图 |
|||||
【德育目标】培养学生耐心细致的工作作风,严谨认真的工作态度。 |
|||||
教学重点 |
相贯线的简化画法 |
||||
教学难点 |
相贯线投影作图 |
||||
教学方法 |
讲授法、多媒体教学法 |
||||
教具/设备 |
|
||||
作 业 |
练习册相应练习题 |
||||
教学后记 |
|
||||
授课教师 |
|
? 年?? 月?? 日 |
审签 |
|
?? 年?? 月?? 日 |
教 案 纸
1.检查学生出勤情况和学习用具准备情况。 2.安定课堂秩序,集中学生注意力。 授课内容
两立体相交称为相贯, 其表面产生的交线称为相贯线,如图。两个立体的形状、大小和相对位置不同,相贯线的形状也不同,但所有的相贯线都具有以下性质: 1.相贯线是相交两立体表面的共有线, 相贯线上的点是相交两立体表面上的共有点。 2.相贯线一般是封闭的空间曲线, 特殊情况下可能是平面曲线或直线。 一、教学内容 1.不等径两圆柱正交 投影分析 两圆柱轴线垂直相交称为正交,当直立圆柱轴线为铅垂线,水平圆柱轴线为侧垂线时,直立圆柱面的水平投影和水平圆柱面的侧面投影都具有积聚性。
2.作图步骤 1)求特殊点(最高点、最低点) 2)求中间点(长对正、高平齐、宽相等) 3)依次光滑连接所有点

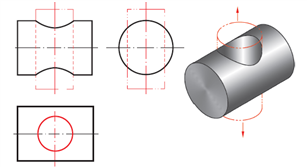

3.知识拓展 (1)圆柱穿孔后相贯线的投影

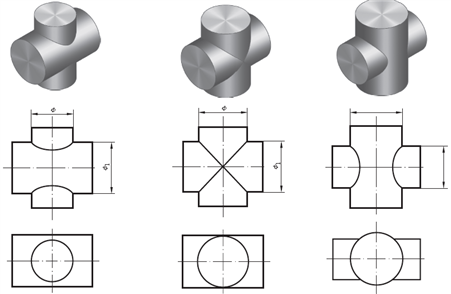

(2)两圆柱正交时相贯线的变化

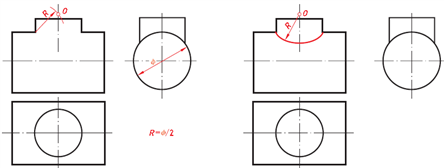

4.不等径圆柱正交时相贯线的简化画法 工程上两圆柱正交的实例很多,为了简化作图,国家标准规定,允许采用简化画法作出相贯线的投影,即以圆弧代替非圆曲线。

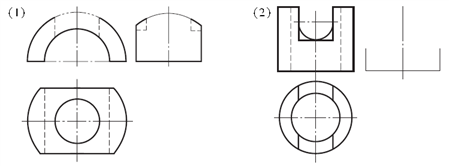

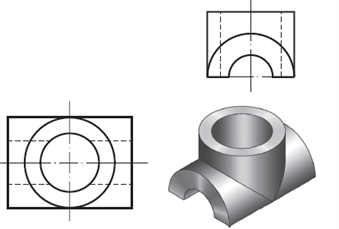

5.案例分析并组织学生进行课堂讨论(见教材) (1)案例1已知相贯体的俯、左视图,求做主视图
(2)案例2补全相贯线的投影
通过案例分析,再次梳理相贯线的相关知识点,加深学生对投影规律的理解。分析讲解时要细、慢,通过提问讨论与学生交流,了解学生对知识的掌握情况。条件允许可以让学生跟着老师作,边做边学。 二、课堂小结 两个回转体相贯线的实质就是求它们表面的共有点。作图时,依次求出特殊点和一般点,判别其可见性,然后将各点光滑连接起来,即得相贯线。作图校繁琐,注重演示说明。 三、评分标准 |
||||||
课题名称 |
绘制复杂平面图形 |
任课教师 |
|
|||
要求 |
序号 |
要求中的评价项目 |
结果 |
|||
A |
B |
C |
D |
|||
1 |
1 |
不等径两圆柱正交投影分析、作图步骤 |
|
|
|
|
? 2 |
1 |
相贯线知识拓展 |
|
|
|
|
3 |
1 |
案例1已知相贯体的俯、左视图,求做主视图 |
|
|
|
|
2 |
案例2补全相贯线的投影 |
|
|
|
|
|
综合成绩 |
|
|||||
自我总结 |
|
|||||
学生签字: 年??? 月??? 日 |
指导教师签字: 年??? 月??? 日 |
四、布置作业? 练习册相应练习题
教学方法及授课要点随记
|
